A Laboshield az elektromágneses összeférhetőség (EMC) követelményeinek teljesítéséhez szükséges teljes eszköztárat kínálja.
Miért kell az EMC?
Reflexió mentes (anechoic) burkolatok
Zavarszűrés
Szakértői tevékenység

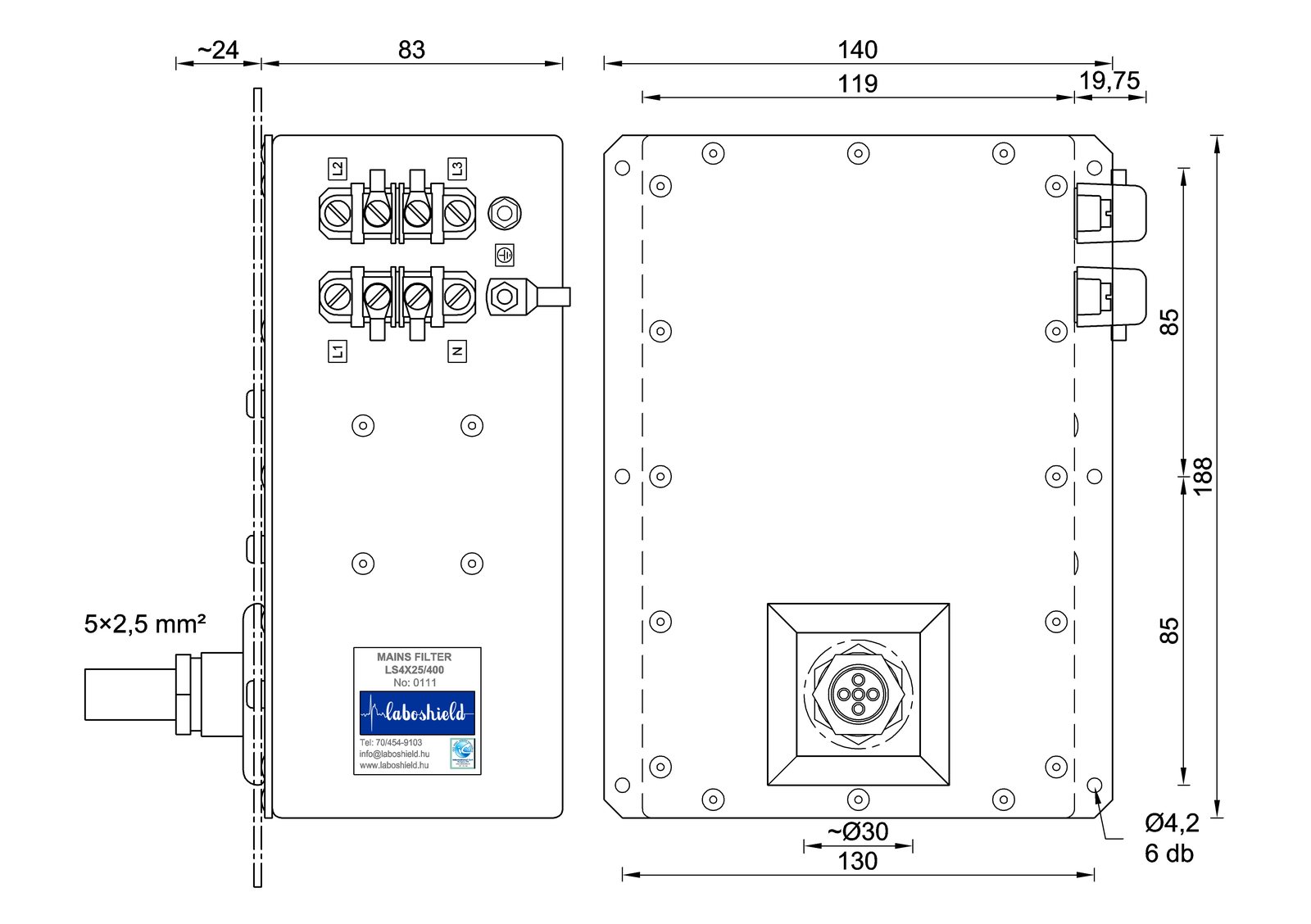

RFI zavarszűrők általános célra

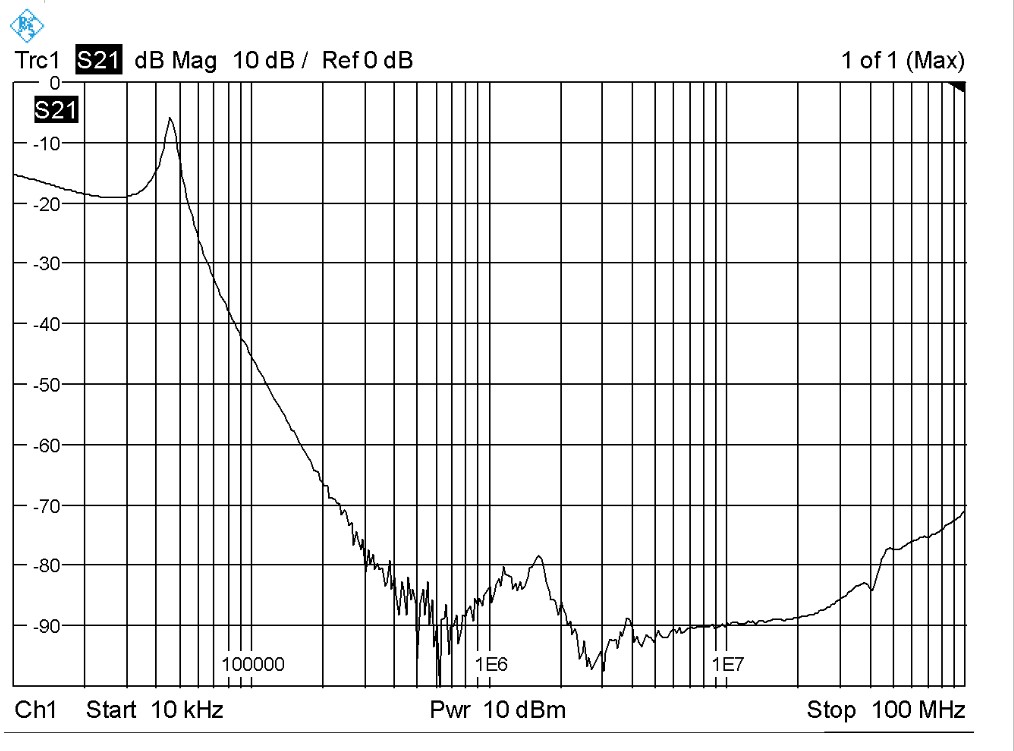

Általános célú ipari zavarszűrés 100 MHz felső határfrekvenciáig
| Műszaki jellemzők / típusjelzés |
LS4x_ |
|
Az áram frekvenciája |
DC/50/60/400Hz |
|
Névleges feszültség |
400V~, 230V~, 400V= |
|
Háromfázisú áram maximum |
3x (16 – 400) A |
|
Egyfázisú áram, vagy egyenáram |
2x (16 – 400)A, 1x(32 – 800)A |
|
A burkolat üzemi hőmérséklete |
-25…+85°C |
|
Alkalmazott szabványok |
IEC 60939-1-2, DIN 40040(HPF) |
RFI zavarszűrők árnyékolt helyiségekhez
Két- és négyvezetékes szélessávú erősáramú zavarszűrők 16-400A
A 10-30 GHz frekvencia tartományig terjedő magas csillapítás alkalmassá teszi a zavarszűrőket árnyékolt helyiségek erősáramú energiaellátásának szűrésére, határfelületén történő beépítéssel.
| Műszaki jellemzők / típusjelzés |
LS4x_ |
|
Az áram frekvenciája |
DC/50/60/400Hz |
|
Névleges feszültség |
400V~, 230V~, 400V= |
|
Háromfázisú áram maximum |
3x (16 – 400) A |
|
Egyfázisú áram, vagy egyenáram |
2x (16 – 400)A, 1x(32 – 800)A |
|
A burkolat üzemi hőmérséklete |
-25…+85°C |
|
Alkalmazott szabványok |
IEC 60939-1-2, DIN 40040(HPF) |
Adatvonali szűrők árnyékolt helyiségekhez
Az árnyékolt helyiségek határán átmenő rézerű átvezetést kerülni kell, adatkapcsolatoknál javasolt optikai átvitel alkalmazása.
Kissebességű rézerű adatkapcsolatok, (beléptető rendszer, biztonságtechnika, analóg-ISDN telefon) jellemzően 256 kBaud alatt jól kezelhetők aluláteresztő szűrők segítségével.
A szűrők kiválasztásánál fontos szempont, hogy a felső határfrekvenciának magasabbnak kell lennie annál a frekvenciánál, mint amire a helyiség árnyékolási csillapítás specifikációja vonatkozik.
Jellemző tokozás (5 érpár gyengeáramú zavarszűrő) D-SUB csatlakozóval
Elektromágneses árnyékolás abban az esetben indokolt, ha a mágneses vagy elektromos térerősség meghaladja egy adott tér rendeltetéséhez rendelt határértéket.
Az elektromágneses zavarforrások szinte mindenhol megtalálhatóak, ezeknek egy része valóban alkalmas a környezetük zavarására, pl.
- villámcsapás

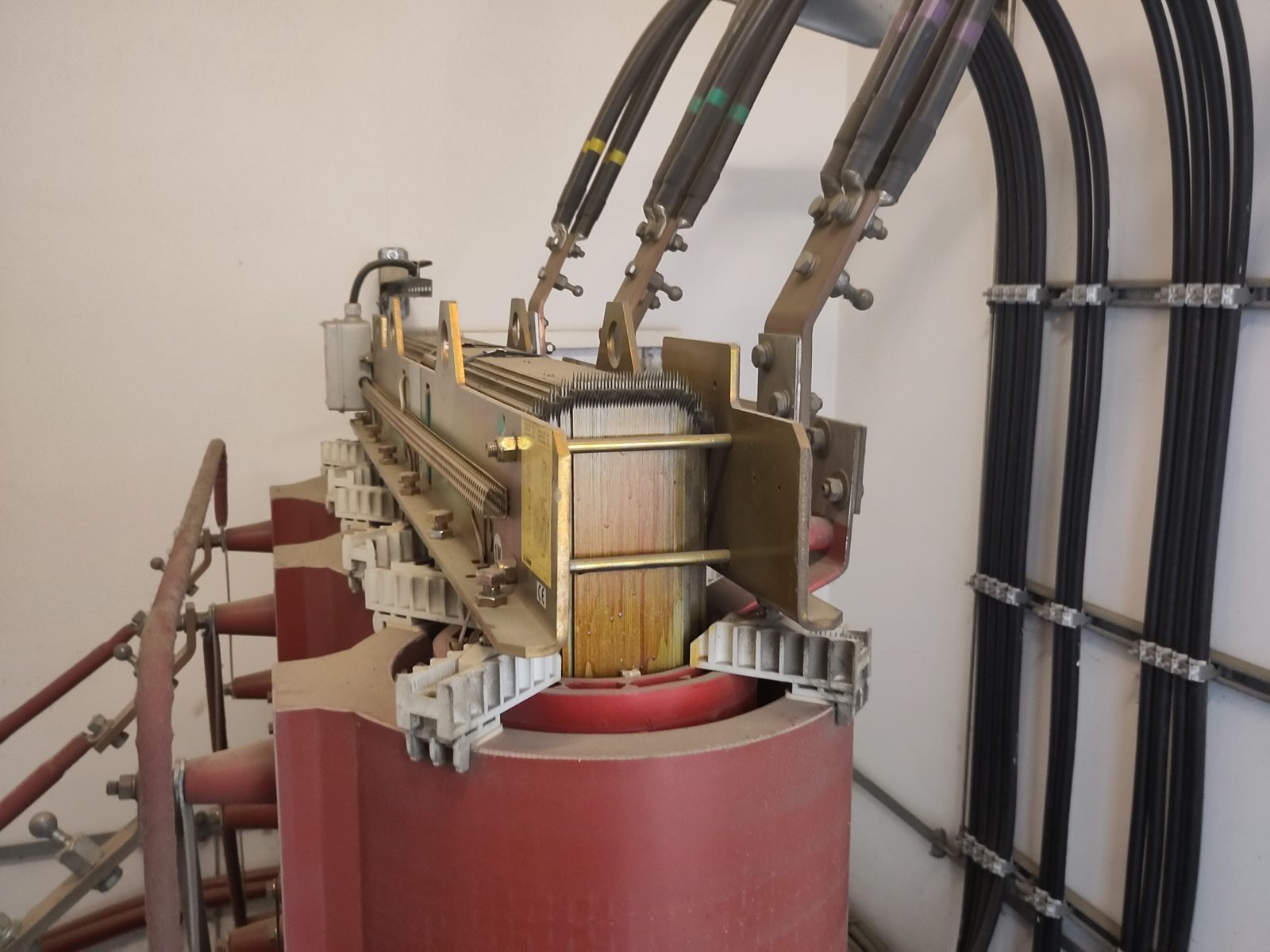

- energiaellátó transzformátorok
- nagy teljesítményű egyenirányítók, inverterek
- főelosztó berendezések
- külső villámvédelem levezetői
- mesterséges zavaró berendezés
- radar berendezés
- műsorszórás, mobil kommunikáció
Épületet ért közvetlen villámcsapás
A magyarországi villámstatisztikák szerint évente 2 villámcsapás/km2 gyakorisággal számolhatunk. Az épületet érő közvetlen villámcsapások száma beépített városi környezetben ennél kisebb.
A levezetett villámáram a levezető környezetében változó mágneses erőteret hoz létre. Ez az erőtér a benne lévő vezetőkben elhelyezkedés és geometriától függően 10 – 1’000 kV feszültséget indukál. Ezek a feszültségcsúcsok a gyakorlatban használt szigetelő anyagokat egyszerre több ponton is átütik.
Közeli villámkisülések
A villámcsapások igen nagy energiája miatt hatásuk 1-10 km távolságból is hat az elektronikus berendezésekre. Például 1 km távolságra a villámcsapástól egy 1 m x 1 m vezető hurokban 100 V, egy 10 m x 10 m vezeték hurokban 10 kV feszültség indukálódik. Ezeket a hatásokat másodlagos villámhatásoknak nevezik.
Sugárzott elektromágneses zavarok
A villámcsapás másodlagos hatásainál említést tettünk a villámjelenséget kísérő elektromos- és mágneses erőterek hatásairól. Ezek az erőterek energiájuk nagy részét a 10 MHz alatti frekvenciasávban hordozzák.
Mesterséges források
Fegyverként is említik azokat az eszközöket, amelyek koncentrált elektromágneses impulzus létrehozására alkalmasak, amelyek képesek akár visszafordíthatalanul károsítani elektronikus berendezéseket.
Mesterséges zavarnak tekinthető minden olyan elektromágneses hullám, ami a vizsgált téren kívülrről érkezik. és érzékelhető energiát hordoz. Ilyenek pl. rádiótelefonok, CB készülékek vagy nagy teljesítményű rádióamatőr készülékek. A mobiltelefonoktól eltekintve a zavarójelek jellemzően 300 MHz alatti spektrumban fordulnak elő.

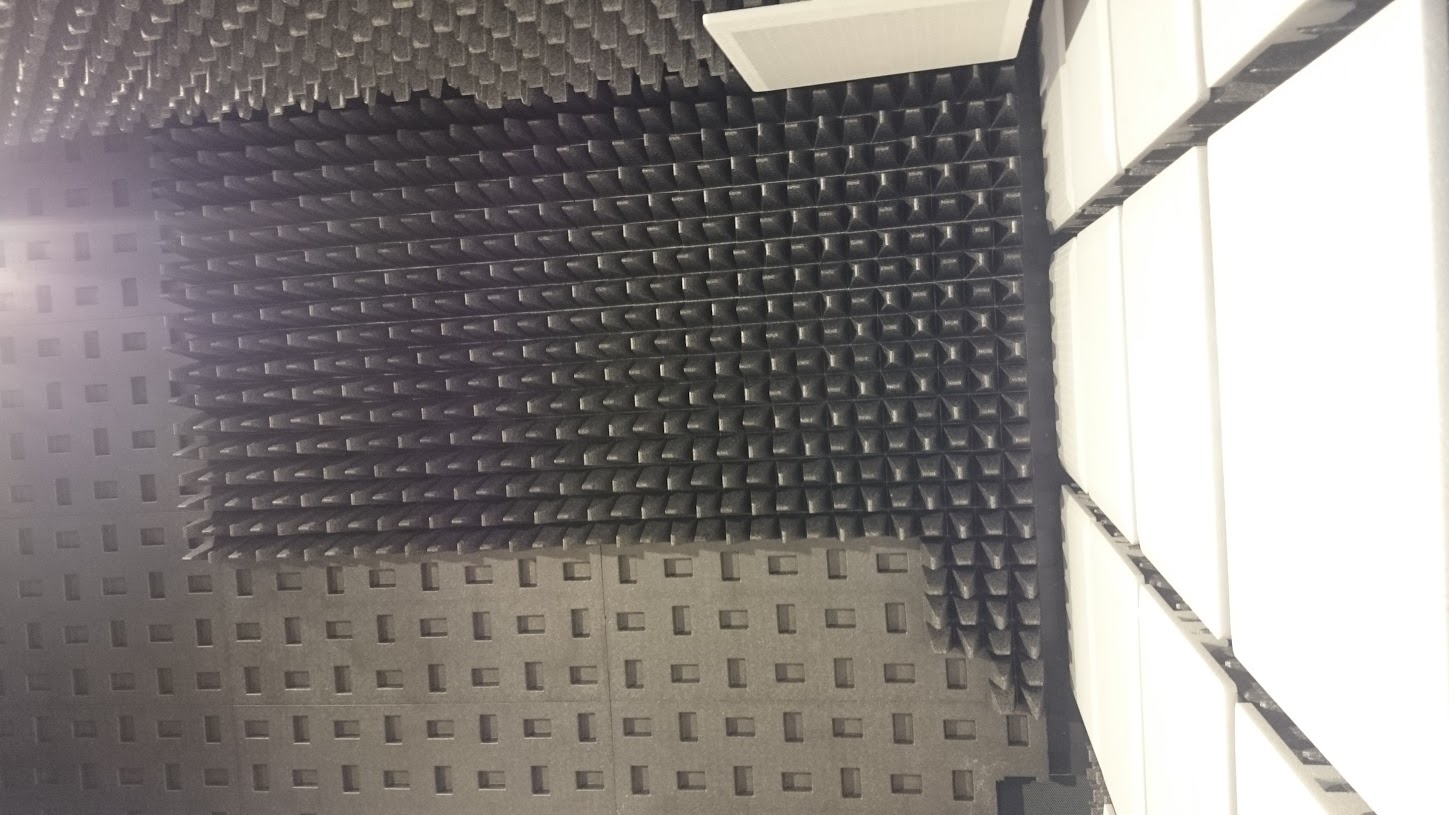

EMC kamrák
Elemekből összeállítható, önhordó moduláris beltéri mérőlaboratórium termék minősítés és antenna mérés célokra. Jellemző árnyékolási csillapítás 80-100 dB 100 MHz- 18 GHz. A mérési feladattól függően különböző ferritcsempe vagy gúla abszorber felületekkel, FAC vagy SAC kiépítéssel.A mérőlaboratórium létezik konténeres kivitelben, így kültéren is telepíthető. Laboshield anyagválaszték kínálatában megtalálható az alacsony frekvenciás (50Hz – 10 MHz) és a rádiófrekvenciás (10 Mhz – 10 GHz) árnyékolást biztosító falburkolási technológia, A burkoló anyagok kombinálhatók, így a teljes sávban hatékony árnyékolás létesíthető.

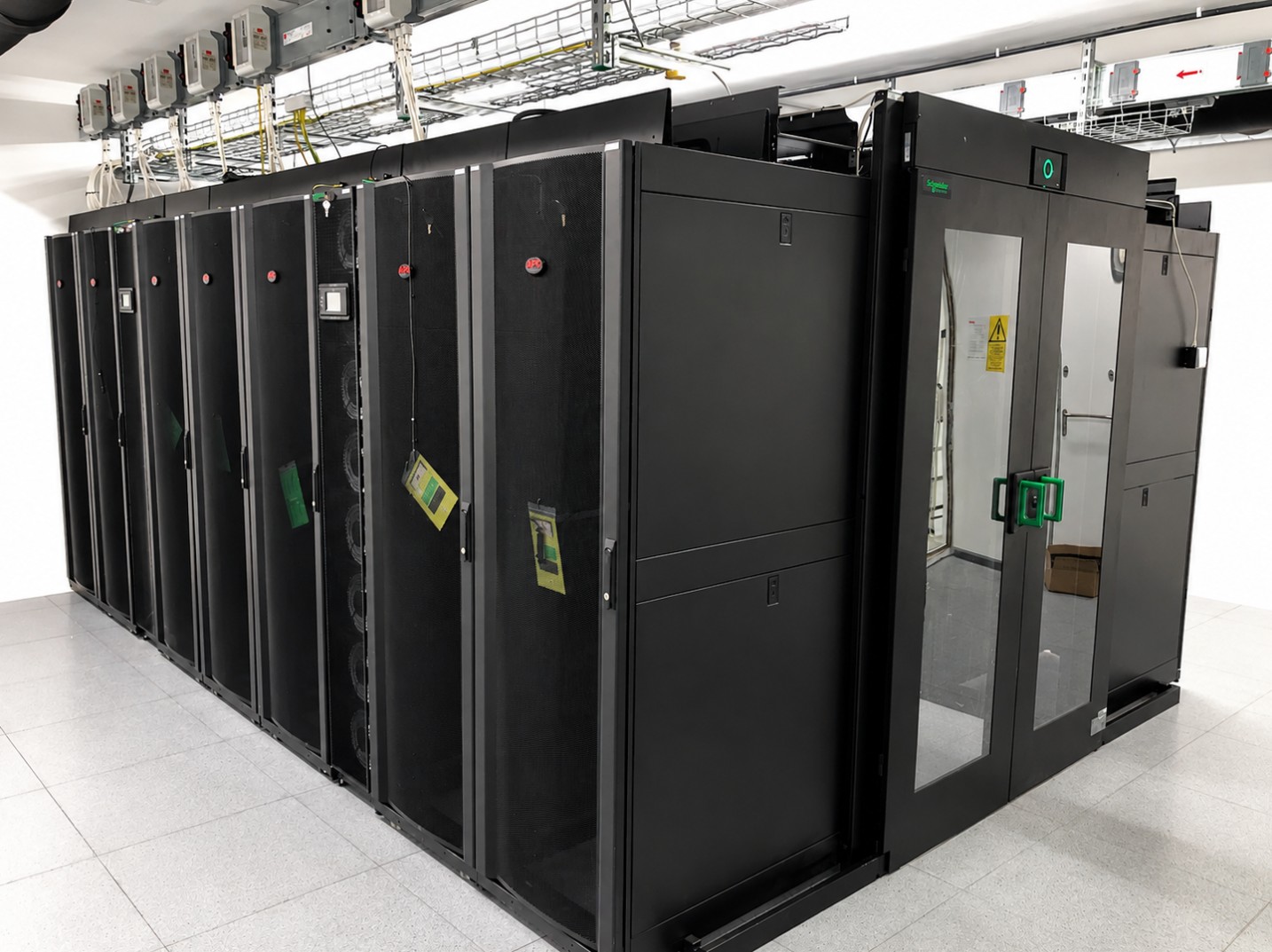

Árnyékolt számítógép termek
Az adatközpontok védelme az elektromágneses zavarokkal szemben mindennapos igénnyé vált. A fokozott adatbiztonsági és üzembiztonsági elvárások teljesíthetők a Laboshield DL kombinált árnyékolásával. A jellemző árnyékolási csillapítás 40-60 dB a 10MHz – 3 GHz sávban. Az árnyékoló réteg elhelyezhető szerkezetkész felületeken vagy szerelt válaszfalak rétegrendjében.
